電動閉門器又叫自動閉門器、自動開門機等,是一種通過電控方式實現門扇自動開閉的裝置.電動閉門器由電動閉門器主體和導向槽組成.電動閉門器主體機構通常安裝于門框位置,電動閉門器主要由外殼、彈簧、棘輪、電磁鐵、轉臂、導軌等組成,結構比較復雜,零部件超過60多種,如果連桿、撥片等剛性無法保證,剛容易變形或卡阻甚至散架.下面就是電動閉門器怎么安裝,門禁聯動接線方法圖解說明書:
電動閉門器正確安裝步驟
1、打開包裝盒,拆開機罩和底板,將底板可靠地安裝在固定面上再掛好驅動系統,并將臂桿連接于門扇和電機軸上.
2、將門扇開啟45度,接人電源此時門扇應緩慢關閉,若門扇為先開門動作則斷電,將撥碼開關K1調整至相反方向再重新通電.
3、方向正確后,門扇緩慢關閉直至遇到陽阻力后停止.停止后,短接開門機16(COM)和19(門禁信號)端口,門扇會自行打開.
4、門扇打開后將自動關閉,(門扇開放的時向可以調節第五個旋鈕:開門]保存時間).再次觸發信號,門扇將再次開門.
電機通電一直轉: 電機軸未與臂桿或門扇鏈接.
基本動作: 通電——緩慢關閉———關門到位———信號開門———緩慢開門———自動關門———關門到位.
雙門同步: 將兩扇門各自按照上述四步驟調整好﹐再將兩扇門之間用同步線同步并設置從門上的K2為置上.雙開門l的信號應全部接在E門上.
電動閉門器底板安裝圖
示例:自動開門機右側安裝

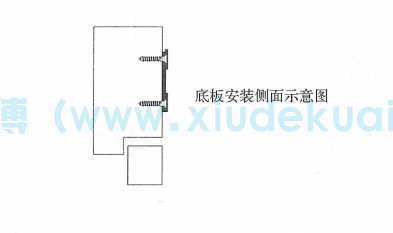

自動開門機底板安裝側面圖

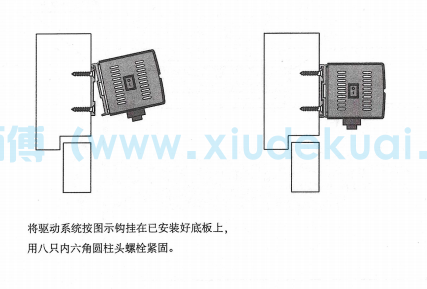

電動閉門器驅動系統安裝圖
說明: 將驅動系統按圖示鉤掛在已安裝好底板上,用八只內六角圓柱頭螺栓緊固.

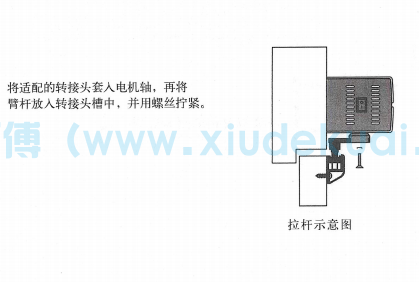

自動開門機驅動系統與臂桿鏈接圖
說明: 將適配的轉接頭套入電機軸,再將臂桿放入轉接頭槽中,并用螺絲擰緊.
電動閉門器拉桿安裝圖
說明: 拉臂固定座按圖示尺寸用三只圓頭木螺絲固定在門翼上.
自動開門機推桿安裝圖
說明: 根據門框深度L不同,松開三只加緊螺栓可調整推臂的長度,是推臂與機器之間的夾角如圖所示為90度.
電動閉門器和門禁聯動接線圖
（電動閉門器門禁接線圖1）
（電動閉門器門禁接線圖2）
注意: 雙門共用一個傳感器或同一信號源時,可能會出現雙門常開的現象.此時將其中一個控制磊上的傳感器兩根信號線調換一下,即可恢復正常.
以上便是電動閉門器或電動開門機的安裝方法及電動閉門器連接門禁系統的接線方法說明。希望在您尋找電動閉門器怎么安裝，門禁聯動接線方法圖解說明書時有所幫助??！如果有電動閉門器和其他自動門維修配件的購買需求，歡迎撥打我們的客服電話！我們竭誠為您服務……
