讀卡器和閘機頭的接線

將讀卡器和閘機頭等設備通過標準網線或者 8 芯信號線與門禁控制板連接，連接如下圖：

注：

1、進門方向出廠時默認已將連線接好，您只需要連接出門方向的設備即可。

2、支持人臉認證功能時，IDM 接線有效，具體視產品型號而定。

主從控制線接線

通過 12 芯信號線(分別為 10 芯 1 根，2 芯 1 根)分別連接閘機主從控制板，如下圖

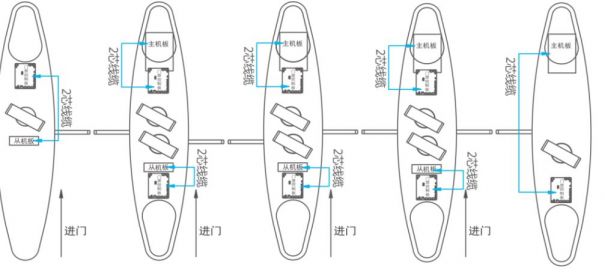

1、主從控制線布線圖

注：本內容以四通道為例介紹，如果少于四通道，請刪減虛線框中的閘機數量，并以實際項目閘機匹配為準。

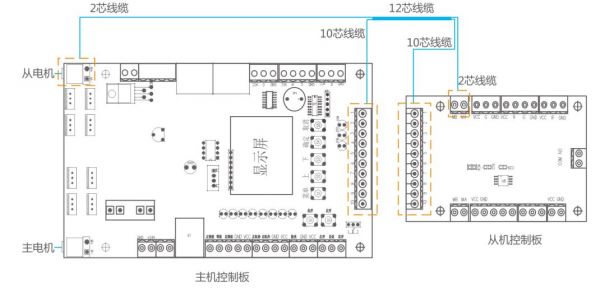

2、閘機主從控制線

開閘信號線接線

通過 2 芯線連接門禁控制板和主機控制板，實現開閘信號傳輸，如下圖

注：本內容以四通道為例介紹，如果少于四通道，請刪減虛線框中的閘機數量，并以實際項目閘機匹配為準。

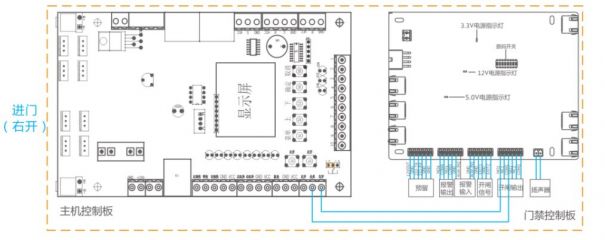

開閘信號線連接線說明圖進門(右開)

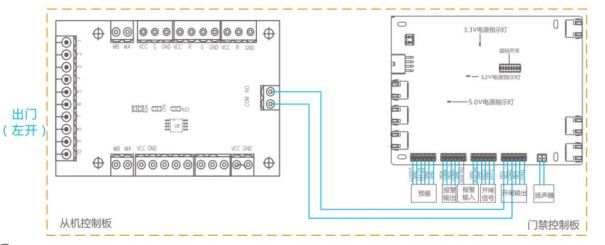

開閘信號線連接線說明圖出門(左開)

上述型號使用用的是兩門門禁控制板，但僅“COM1、NC1、NO1”有效。

1、 進門方向，門禁控制板上的“COM1、NO1”，對應接主機控制板上的“公共、右開”，連接前請對設備上電，并通過主機控制板上的“左開”按鍵和“右開”按鍵，確認開門方向后，再根據開門方向接線。

2、出門方向，門禁控制板上的“COM1、NO1”，對應接從機控制板上的“COM、NO”，連接前請確認主機控制板上的跳線帽是否在“C_左、公共”上，如果不是請調整。
