海達電動門地彈簧原理
本型號自動門機安裝好后首次通電門的運行方向?yàn)殛P(guān)門方向,若為開門方向請從A2拔碼開關中的1號選擇,然后重啟一次.門機啟動關到底后7芯插件的4與⑦向外部電鎖提供一個16V/IA 的啟動電流,④為+R為一.門機得到開門信號后先開鎖在開門.門機不區分左右手門.
門機配備一組14.8V,容量2500mAh的高性能鋰電池,停電后門機可以連續開關500余次,待機4小時,若需要更長時間,所加鋰屯池不能超過2組.
外部信號設置有正常開門信號,屏藏信號,門禁信號.三種信號都只能接受無源的開關量信號《也就是常說的干接點信號).正常信號:除上鎖時段以外只要有觸發信號就開門,屏蔽信號:門在關門的過程中不接受開門信號,只有門在完全關閉和完全開啟時接受開門信號,門禁信號:遙控上鎖后只有該口可以接受開門信號.徼調電位計的調試大小,順時針為增大,逆時針為減小.
海達OW-150電動地彈簧
海達電動地彈簧具體調試接線說明
1.遙控對碼
遙控器對碼后按下發射器任何一個鍵,接收器上的指示燈明亮并且閃爍,對碼方法:按下接收器A3按鈕1秒放掉,再把發射器的任一鍵按一下即對碼成功.若要清除所有遙控器,則按下A3不放掉直至接收器上的指示燈滅掉,這樣以前可用的遙控器都被刪除掉了.
⒉微調電位計
K1開門速度調節. K2 關門速度調節. K3緩沖速度調節. K4開門后延時調節. K5開門角度調節.
3.撥碼開關:
1.方向選擇(通電后門為關門方向)
2.推即開功能選擇(2在ON狀態門關到底后,用手推開5°門將開啟一次,2在OFF 狀態,門關到底后用手推門,門不會自動開啟).
3.開門信號延時的選擇,(3在 ON狀態延時0.8秒,3在 OFF狀態延時0.2秒,出廠時設定在0.2秒).
4.UPS 功能
UPS 功能也就是后備電源功能,該功能最多能配備2組鋰電池,出廠時標配一組,續航能力為連續開關門500次左右,完全待機4小時.2組時數據×2.如需接線操作
時紅線為+,黑線為一,切記不可接反.
5.外部接線
①與⑤正常開門信號(除遙控上鎖外都有用》
②與⑤屏蔽開門信號(關門過程中沒用)
③與⑤門禁開門信號(遙控上鎖后繼續有用》
④與⑦電鎖電源④+⑦-
⑥與⑦16V電源⑥+⑦-
遙控器的使用
A:常開 B:上鎖 C:開一次 D :解鎖

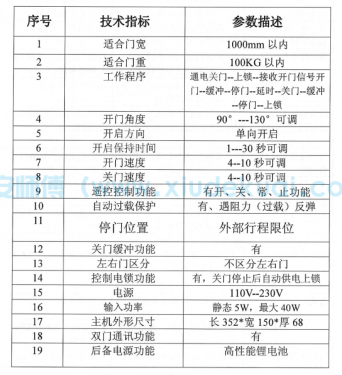

海達電動地彈簧技術參數

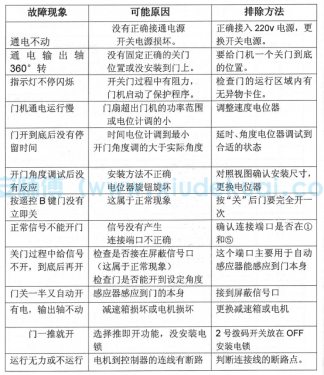

海達電動地彈簧故障排除
