多瑪自動門的安裝、接線及調試相對于國產自動門來說比較繁瑣，很多朋友并不是經常接觸多瑪自動門。自動門安裝涉及到很多電氣知識，它不單單只是力氣活，更是技術活兒。今天安師傅多瑪自動門維修10年資深工程師，為您帶來多瑪ES68自動門接線圖，包括馬達、電鎖、雷達、蓄電池、電眼、開關、緊停按鈕各部位的接線圖和功能描述。多瑪es68自動門接線圖，中文調試說明書如下：
說明：多瑪自動門控制系統功能介紹,請使用2-mm一字螺絲刀進行線路連接.

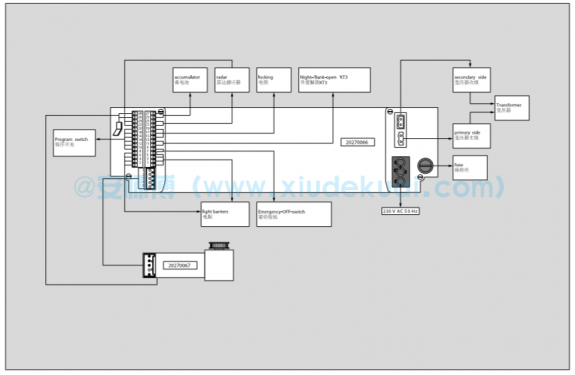

多瑪自動門控制系統接線圖
多瑪自動門控制系統接線圖

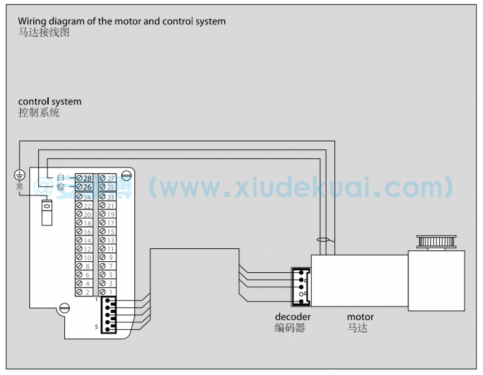

多瑪自動門馬達接線圖

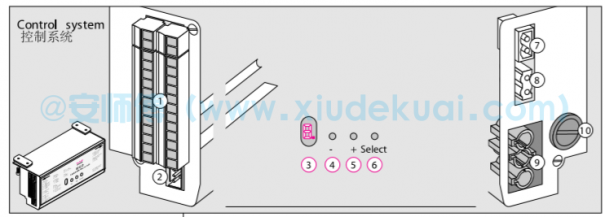

①接線柱描述
28.馬達,26.馬達,24.門外感應器,22.門內感應器,18.長期開啟程序開關,16.部分開啟程序開關,14.單向開啟程序開關,12.自動程序開關,10.關閉程序開關,6.接受電眼1,4.接受電眼2,27.蓄電池,25.蓄電池,19.蓄電池輸出+27V,17.上鎖,15.解鎖,11.外置解鎖,9.緊停按鈕,5.發射電眼1,3.發射電眼2
②編碼器
③數字顯示器
④-鍵
⑤+鍵
⑥選擇鍵
⑦變壓器次級
⑧變壓器主級
⑨電源
⑩保險絲

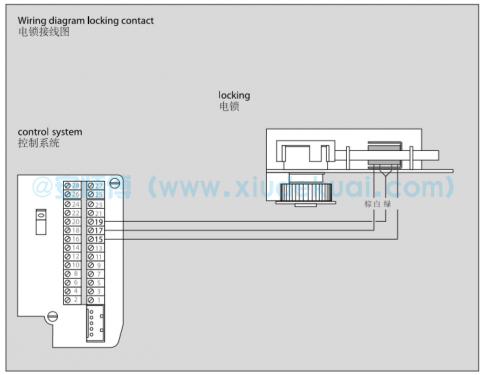

多瑪自動門電鎖接線圖

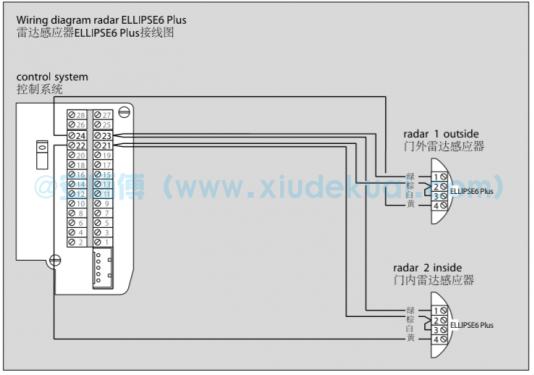

多瑪自動門雷達感應器接線圖

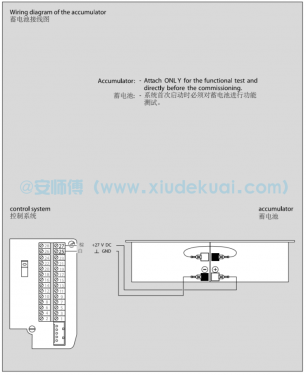

說明：多瑪自動門蓄電池接線圖,系統首次啟動時必須對蓄電池進行功能測試.
多瑪ES68自動門電眼接線圖

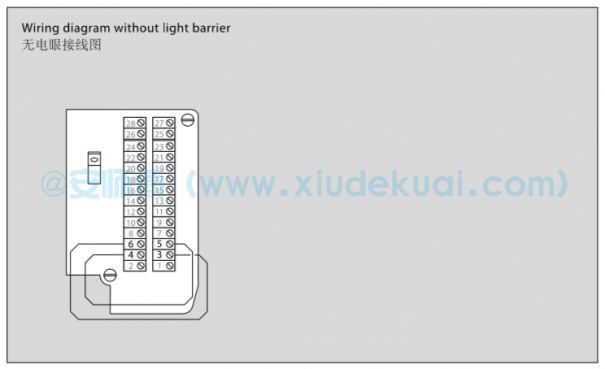

1、無電眼接線圖

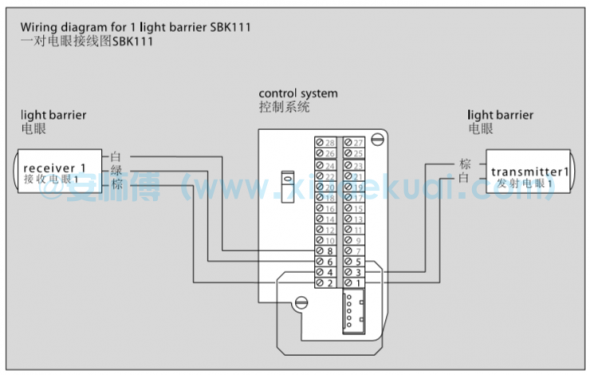

2、一對電眼接線圖

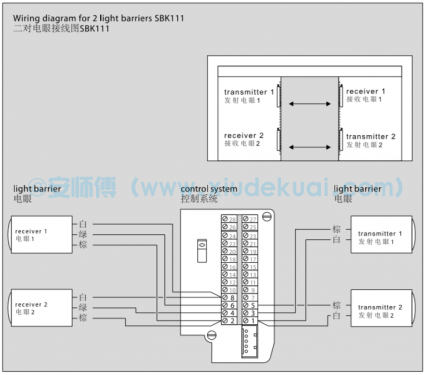

二對電眼接線圖

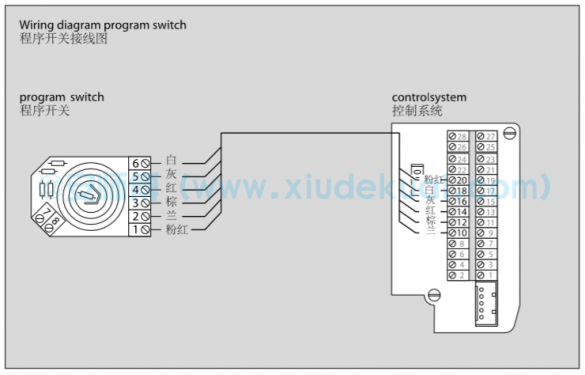

多瑪自動門程序開關接線圖

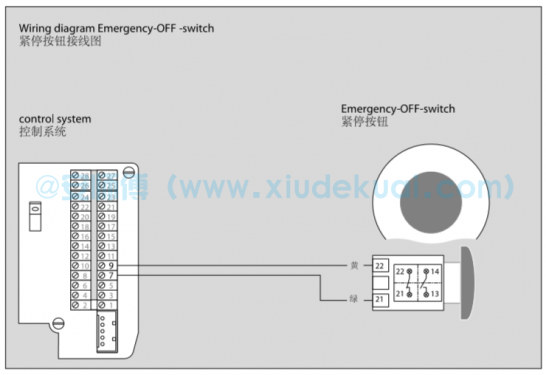

多瑪自動門緊停按鈕接線圖

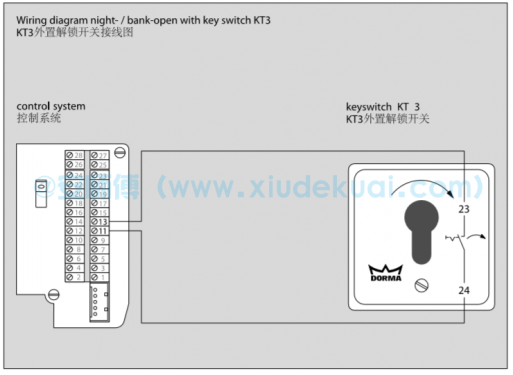

多瑪自動門外置解鎖開關接線圖

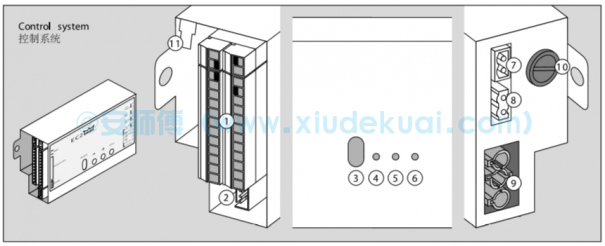

多瑪自動門控制系統端口功能描述
1.接線柱,2.編碼器,3.7段顯示器,4.-鍵,5.+鍵,6.選擇鍵,7.變壓器次級,8.變壓器主級,9.電源,10.保險絲
多瑪自動門數字顯示器描述
正常操作顯示,顯示器閃爍:故障顯示,選擇下一層菜單,選擇下一層菜單,選擇上一層菜單,溪大利亞模式設置,單向開啟上鎖設置,蓄電池操作模式設置,外置解鎖停頓時間設置,開門停頓時間設置,馬達類型設置,單開門/雙開門設置,操作模式設置,開門速度設置,關門速度設置,故障顯示.
