任何自動門安裝時，標配不帶有任何附加功能同時包括松下自動門一樣。但是在自動門安裝過程中，根據場景需求不同會增加相應功能。根據松下自動門維修公司-安師傅在維修/安裝松下自動門過程中，經常會有同仁電詢松下自動門如何接擴展器，松下自動門如何接電插鎖等相關技術咨詢，我們就詳細闡述一下具體的操作方法。
說明：松下自動門如需更多功能要求，必須購買松下專業的多功能擴展器。如圖：
松下自動門擴展器
松下自動門如何接擴展器

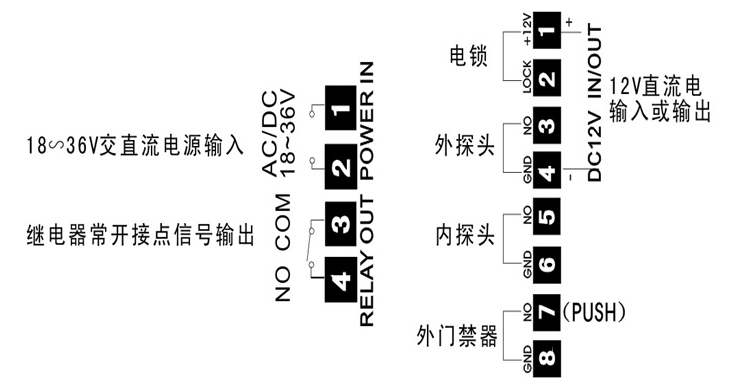

1、拓展器輸出/輸入引線定義。
松下自動門擴展器引線圖
?、俦鞠到y(tǒng)具有狀態的掉電記憶功能，當停電重新來電時，自動門會智能恢復到停電前的狀態。
?、陂T禁器的輸入信號可以為無源的短接信號，也可以直接輸入PUSH信號。
2、松下自動門擴展器接線示意圖。

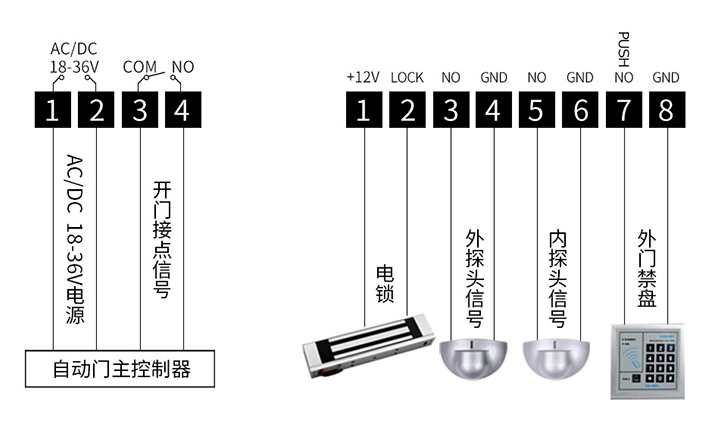

?、偎上伦詣?dòng)門擴展器取AC/DC24V直流電源接線圖。

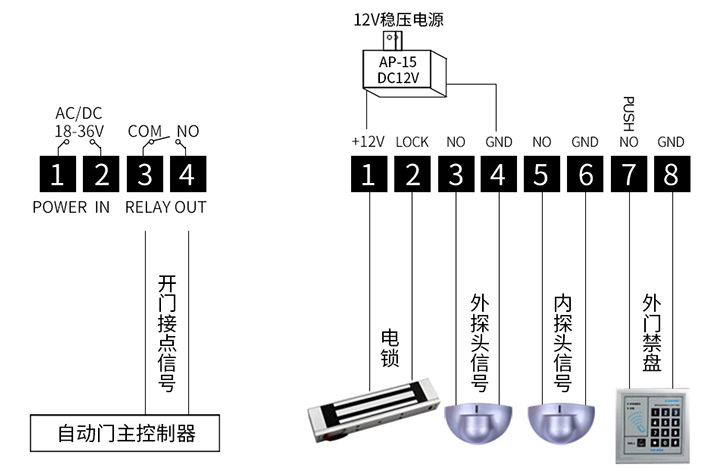

?、谒上伦詣?dòng)門擴展器外接DC12V直流穩壓電源接線圖。

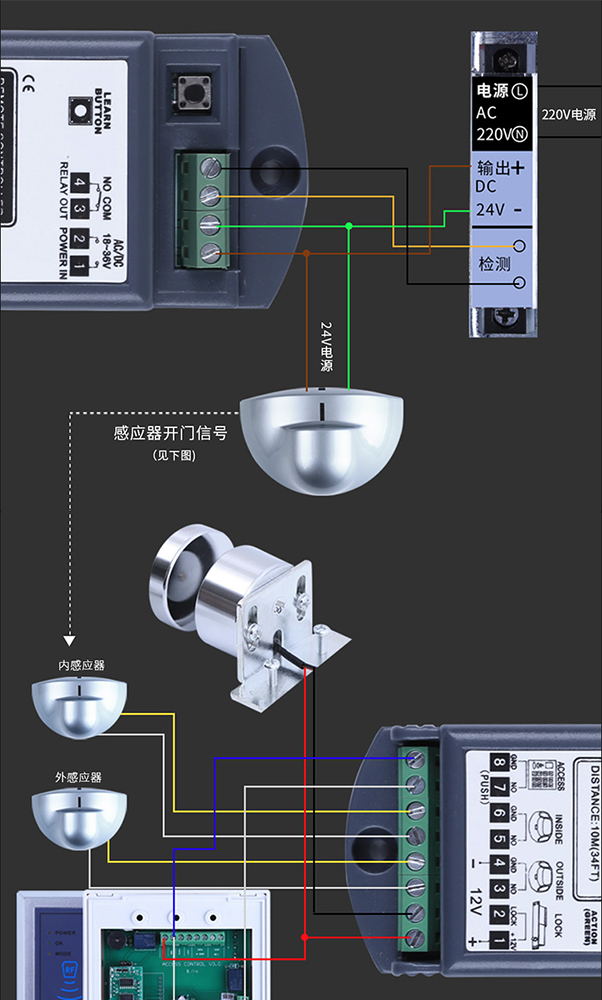

松下自動門如何接電插鎖（實物接線）
產品實物接線示意圖
學習方法: 按住學習鍵等綠燈變?yōu)榧t燈時,按一下要學習的遙控器,紅燈變?yōu)榫G燈則學習成功.
刪除方法: 按住學習鍵不動紅燈變?yōu)榫G燈閃爍時,按一下要?jiǎng)h除的遙控器,即可刪除全部編碼(本產品不設單個刪除).
按遙控器A鍵: 內外探頭感應均失效,外門禁盤失效,電鎖自動上鎖,內(全鎖)外側人員徹底無法進出.夜間或節假日防盜上鎖時段用.
按遙控器B鍵: 外探頭感應失效,并且電鎖自動上鎖,但外門禁盤和內感(單向)應器有效,只有內部人員刷卡可以進入.內探頭有效,可以出去.下班前清場時段用.
按遙控器C鍵: 按C鍵一次,門自動開關一次.長按C鍵3秒,內外探頭及門禁(點動,長按3秒常開)器全部失效.自動門保持全開狀態,不關回.搬運、臨時通風及應急時段用.
按遙控器D鍵: 內外探頭感應有效.電鎖不上鎖,正常營業工作.(自動)
以上便是松下自動門如何接擴展器接電插鎖的詳細操作方法，請您細細閱讀。操作工程中務必看清端口說明，防止接線錯誤導致松下自動門擴展器燒毀;發生安全事故!!
