自動門分為單開自動門和雙開自動門,這兩者皮帶的安裝方法略有不同,我們來說說單開和雙開自動門皮帶正確安裝方法(皮帶安裝圖片);
一、單開自動門安裝方步驟

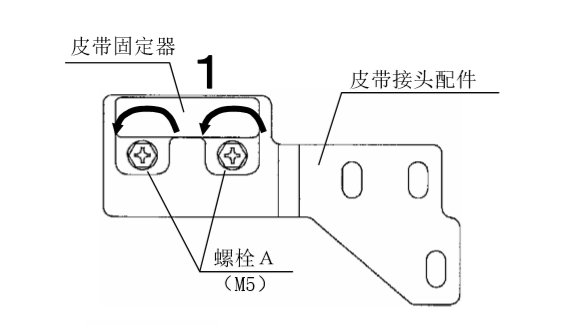

(1)拆下螺栓A(M5)將皮帶固定器皮帶接著配件中取下;
(2)參考皮帶切斷表,把皮帶切斷.
【注意】請將皮帶從谷地的中心切斷.

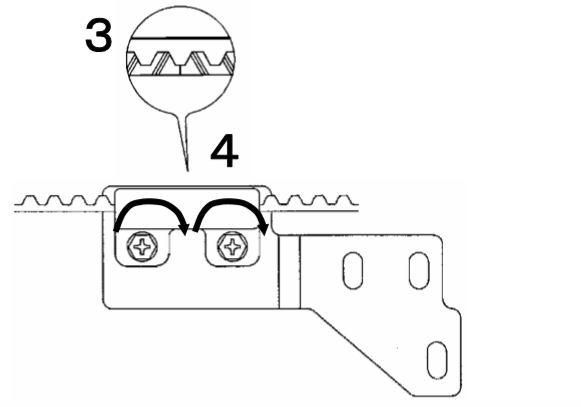

(3)把皮帶的兩端交叉著從皮帶固定器的中心處放入固定器【注意】安裝時勿使皮扭曲.
(4)把皮帶器牢固地安裝到到皮帶接頭配件上.
【注意】皮帶固定器的方向.
(5)把皮帶先掛到馬達一側的皮帶輪上,再掛到從動輪上.

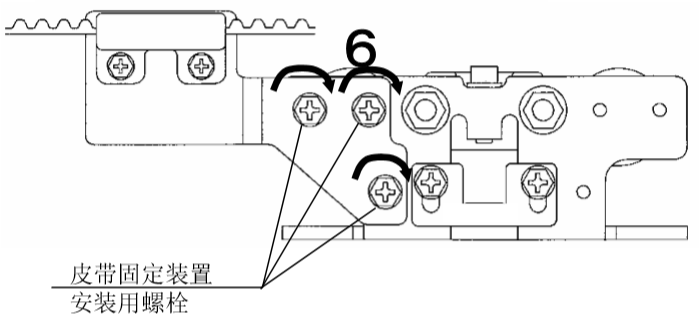

(6)按照下述的安裝位置圖,使用附帶的皮帶固定裝置安裝用螺栓(M6 ╳12帶彈簧墊圈)并確認安裝至吊架裝置上.
【注意】請用扳手、套簡扳手等工具將螺栓確實擰緊.

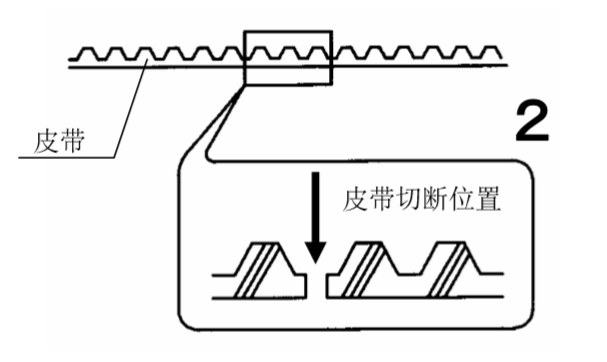

皮帶切斷位置示意圖:

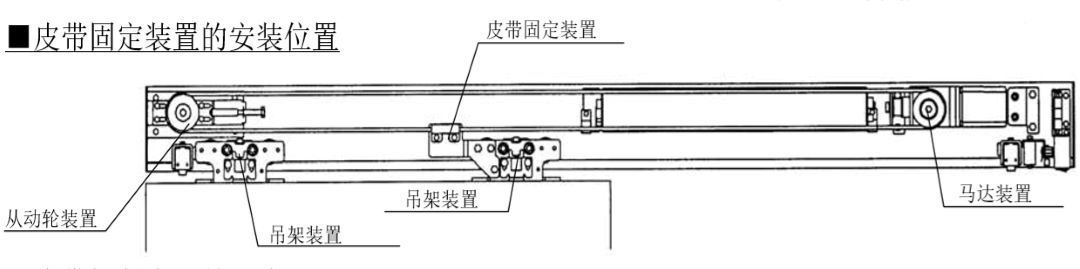

皮帶固定裝置的安裝位置:

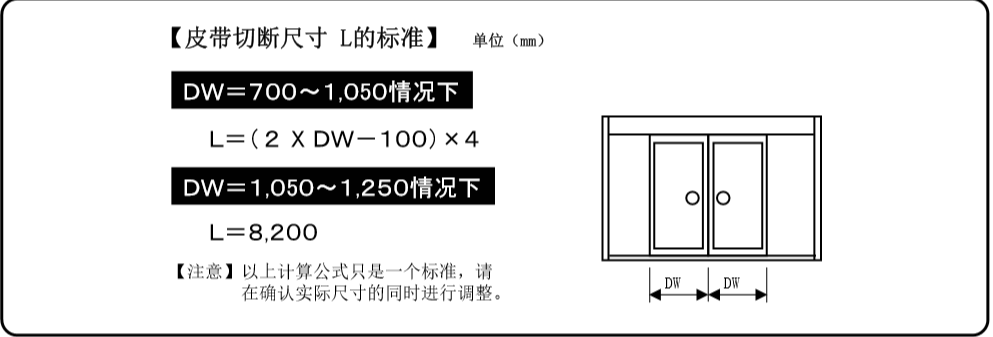

皮帶切斷表(單開式):
二、雙開自動門皮帶怎么安裝:
雙開自動門皮帶安裝步驟:
【1】用螺絲刀擰下螺栓(M5)把皮帶固定器從皮帶接頭配件上取下;
【2】對照皮帶切斷表,進行切割;
【注意】皮帶切斷處于谷底的中心切斷(下刀子的地方);
【3】把皮帶的兩端交叉著,從皮帶固定器中心處切實放入皮帶固定器;
【注意】安裝過程中避免皮帶扭曲;
【4】把皮帶固定器牢固地安裝到皮帶接頭配件上;
【注意】注意皮帶固定器的方向;
【5】把皮帶先掛到馬達一側的皮帶輪上,再掛到從動輪上;
【6】按照(圖13)皮帶固定裝置安裝位置,使用附帶皮帶固定裝置安裝用螺栓(M6╳12帶彈簧圈)、確實安裝到吊架裝置上,確保安裝牢固;
【注意】請用扳手、套簡扳手等工具將螺栓確實擰緊;

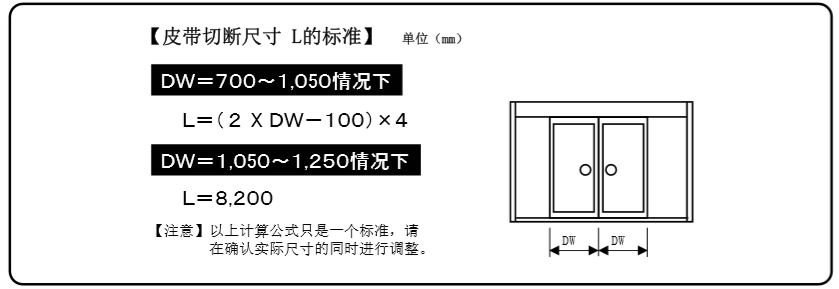

雙開自動門皮帶切斷表：

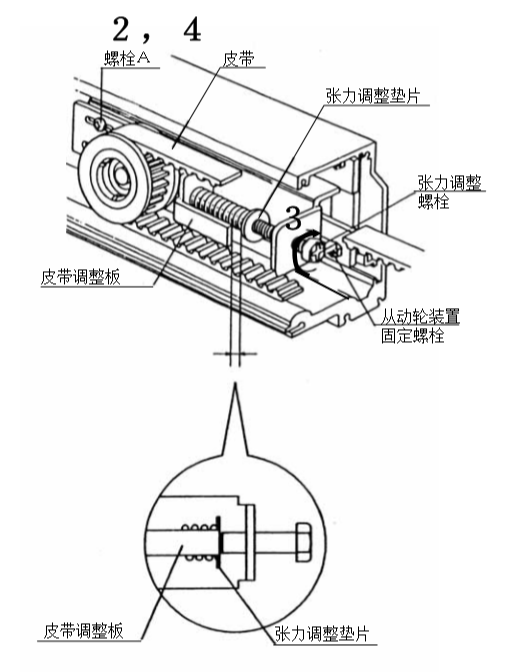

【7】調整皮帶張力如下:
1、把從動輪裝置向左用力拉,擰緊固定好螺栓.
2、擰松4個螺栓A.
3、按順時針方向旋轉張力調整螺栓,調整皮帶張力.
4、確定擰緊4個螺栓A.
【8】使兩扇門體確實處于關閉位置;
【注意】如有手動門鎖,請將其鎖上;

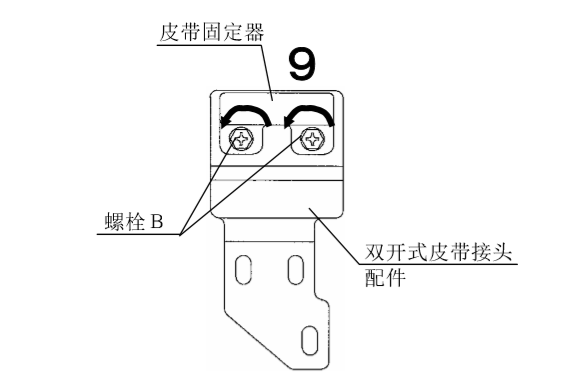

【9】拆下雙開用皮帶固定器的螺栓B(M5),將其從雙開式皮帶接頭配件上取下;

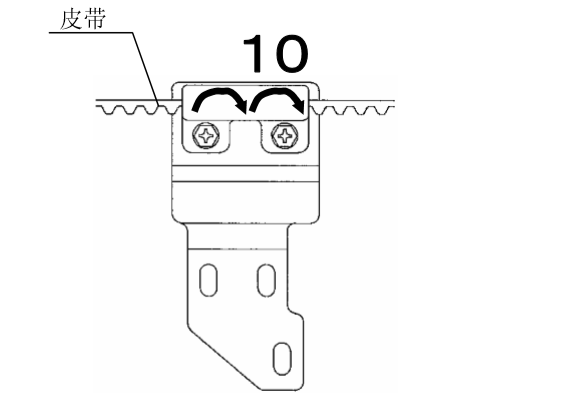

【10】參照下述的安裝位置圖(13),將皮帶固定器安裝到皮帶上、用螺栓把皮帶固定以雙開皮帶接頭配件固定;

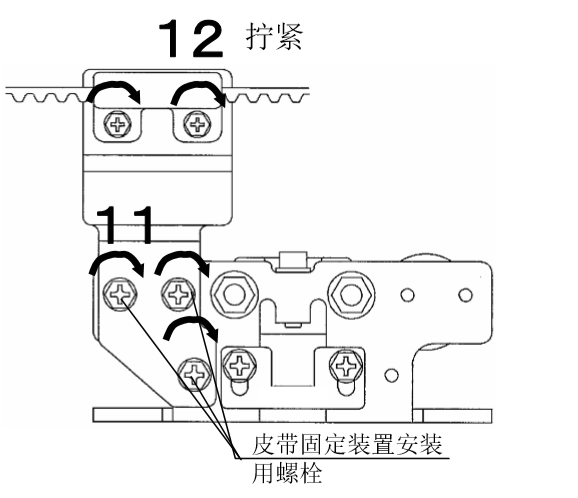

【11】使用附帶的皮帶固定裝置安裝用螺栓(M6 ╳12帶彈簧墊圈)、確實安裝至吊架裝置上,安裝牢固;
【注意】請用扳手,套簡扳手等將螺栓確實打緊;
【12】門的位置調整后,將螺栓 B確實打緊;

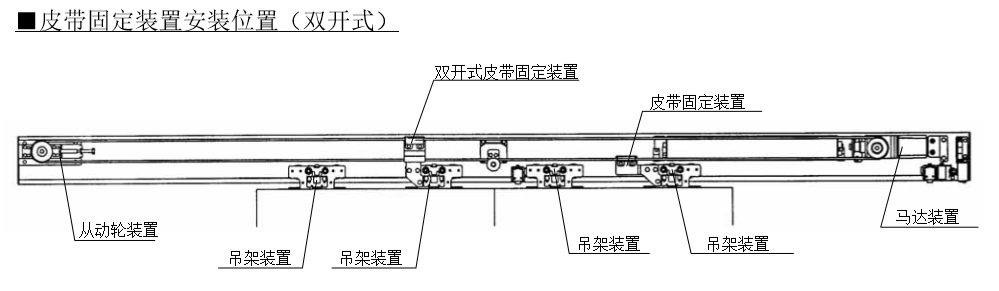

【13】皮帶固定安裝裝置位置圖:
【總結】自動門皮帶安裝不良，會導致皮帶磨損、運行出現噪音、及導致斷裂等隱患情況，請嚴格按照產品附帶的安裝方法進行施工。
