賀多龍(HODOLON)自動門產品采用直流馬達，能夠低電壓產生適宜動力，并可以另裝備用電池，以供停電時開門。智能化的控制器能夠輕松控制開門寬度和速度。方便連接門禁系統，為避免誤夾行人，裝有自動防夾人返回裝置。門扇吊具采用雙走輪，大大消除了運行噪音同時延長了吊輪的使用壽命。賀多龍自動門說明書，控制器接線圖如下：
賀多龍自動門產品特點介紹
1、微電腦控制系統，運行平穩，噪音小，抗干攝性好﹔智能學習，自動檢測門體重量及寬度，自動調整運行狀態;多功能可供選擇設置，滿足不同用戶的需求。
2、采用DC直流伺服電機，帶電鎖功能;采用無級變速驅動，運行平穩，噪音低;精密的制造工藝及滑輪滑桿傳動結構，大幅度提高了驅動扭力及傳輸效率，從而降低電機運行噪音。
3、采用寬頻電源電壓設計(170V-264V )，保障功能齊全。
4、觸摸屏調試器，科技感十足，運行速度流暢，產品的功能及參數設置一目了然，給客戶帶來極大的便捷體驗。
5、六鍵遙控器，六種功能模式可供選擇，完善的功能大大滿足客戶的需求。可單獨對接門禁、門鈴等設備。
賀多龍自動門技術參數表
賀多龍自動門部件安裝圖

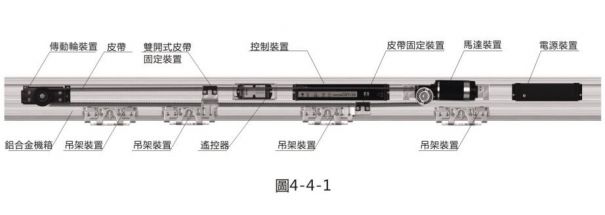

1、部件安裝位置概閱圖
2、吊件的安裝位置概圖

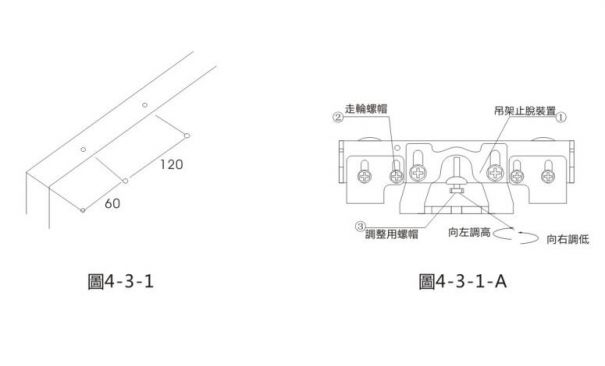

a、吊件安裝在距遍沿至少60mm處（圖4-3-1) ;
b、用8m x 25mm的螺絲將吊件與門扇固定牢，不可松動（圖4-3-1-A)。
3、吊件的調試步驟說明

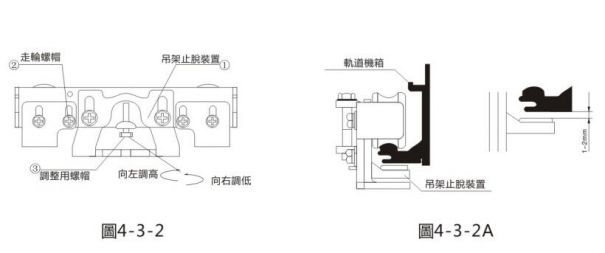

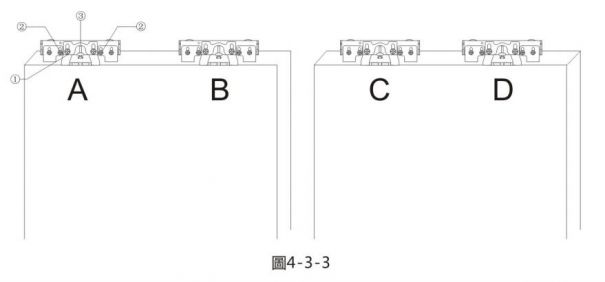

4、門扇間隙高低的調整
（1）、②和③兩顆螺絲應配合使用，調整時先將2號螺絲稍微松開，然后調整③號螺絲，使門扇可以上下左右調整，待位置合適后再將②號螺絲鎖緊。
（2）、將門扇掛入軌道后千萬不要忘記將①號鎖柱向上調整，使鎖柱與軌道下部留有1-2mm的間隙，然后鎖緊（圖4-3-2-A )。
賀多龍自動門皮帶安裝

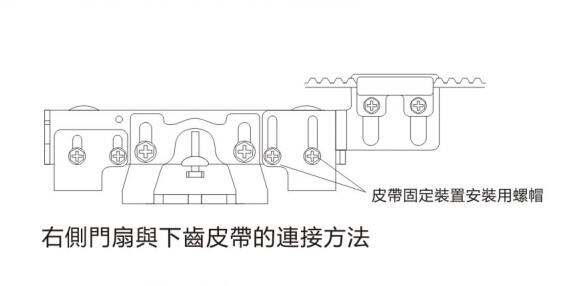

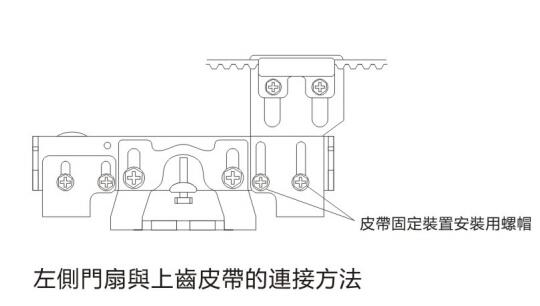

1、單開門皮帶及連接板裝配圖
2、雙開門皮帶及連接板裝配圖

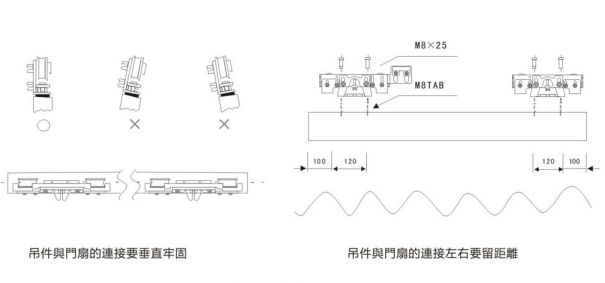

3、門扇與吊件的組合裝配圖

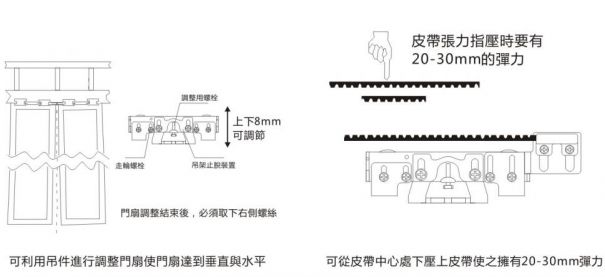

4、吊件與皮帶松緊的調節圖
賀多龍自動門控制調整說明

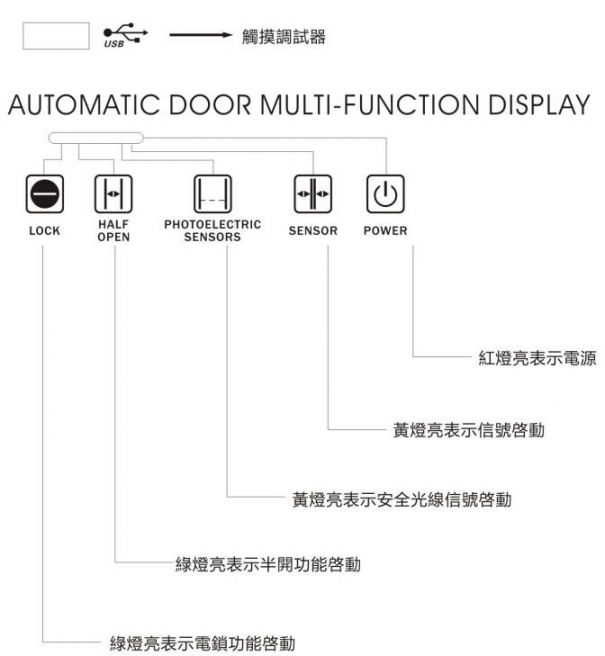

1、控制器LED燈指示說明圖
2、觸摸屏調節器參數調節流程

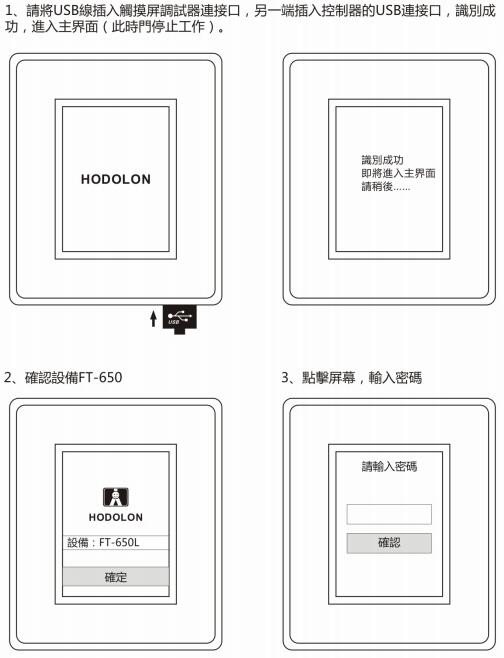

（賀多龍觸摸屏調節器參數調節流程1-3）

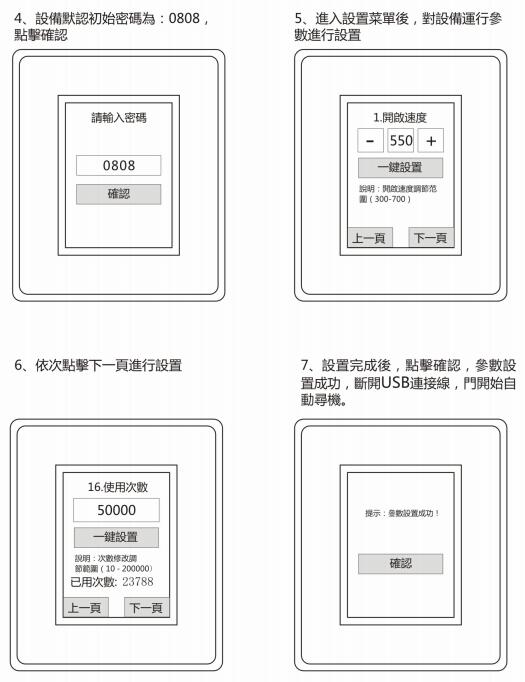

（賀多龍觸摸屏調節器參數調節流程4-7）

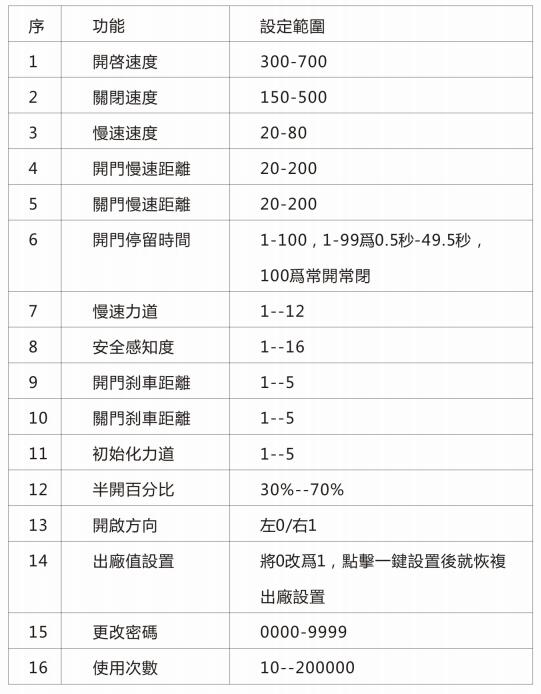

3、參數及功能設定一覽表
賀多龍自動門常見故障排除

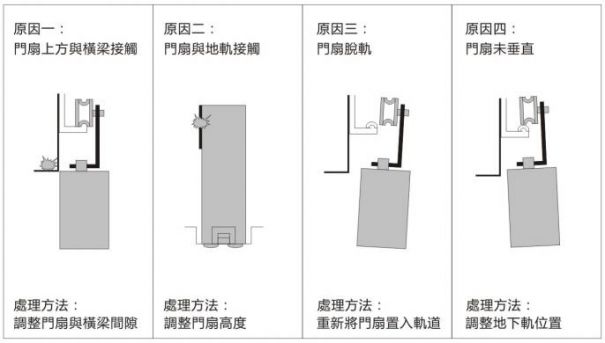

1、門扇無法開啟或關閉

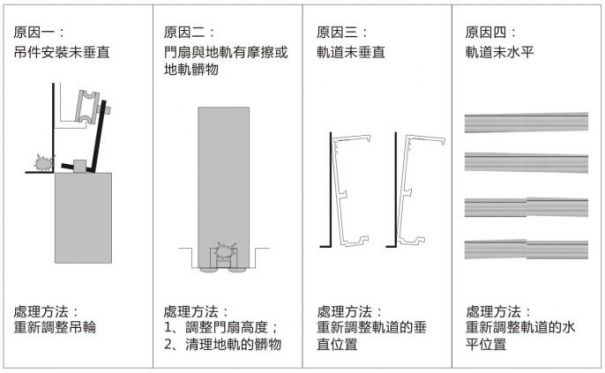

2、門扇運行不順暢卡頓

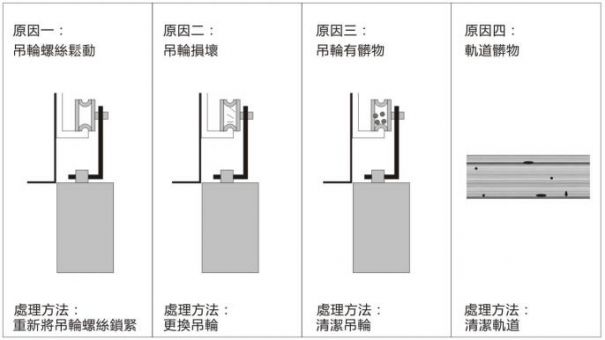

3、門扇運行有異響聲大

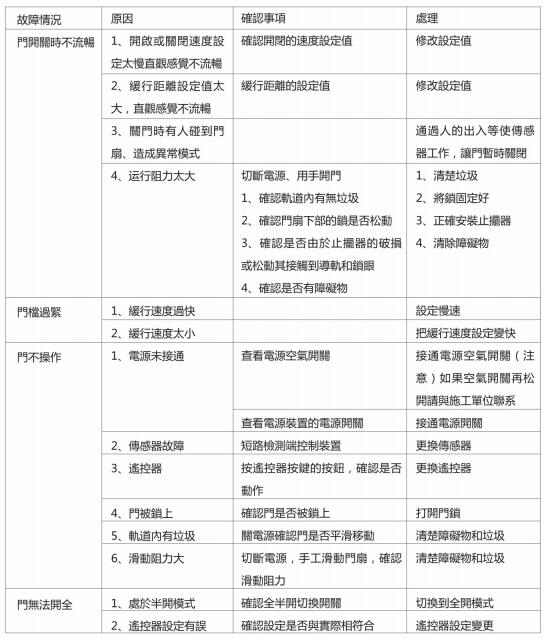

4、故障排除參考一覽
以上便是賀多龍自動門說明及控制器接線圖的部分內容，希望能夠幫到您!謝謝……
